一、SZB型水環式真空泵概述：
SZB型水環式真空泵，可抽吸空氣或其它無腐蝕性、不溶于水、不含固體顆粒的氣體。最低吸入壓力為-0.086Mpa。被廣泛用于機械、石油、化工、制藥、食品等工業領域。特別適合做大型水泵引水用。
SZB型水環式真空泵目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。推薦取代型號：2BV型水環式真空泵，2SK型水環式真空泵。

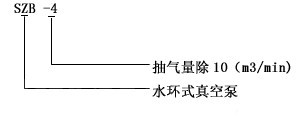

二、SZB型水環式真空泵型號說明：
三、SZB型水環式真空泵技術參數表：
| 型 號 |
排氣量Q |
毫米汞柱
（mmHg） |
最大真空度 |
轉數
（r/min） |
電機功率
（kw) |
口徑 |
泵重kg |
| m3/h |
L/S |
吸入 |
吐出 |
| SZB-4 |
19.8 |
5.5 |
440 |
80% |
1450 |
1.5 |
ZG1" |
ZG1" |
42 |
| 14.4 |
4 |
520 |
| 7.2 |
2 |
600 |
| 0 |
0 |
650 |
| SZB-8 |
38.2 |
10.6 |
440 |
80% |
1450 |
2.2 |
ZG1" |
ZG1" |
45 |
| 28.8 |
8 |
520 |
| 14.4 |
4 |
600 |
| 0 |
0 |
650 |
注:
1、真空泵的真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa
3、表內性能偏差不超過5%
四、SZB型水環式真空泵的結構說明：
 |

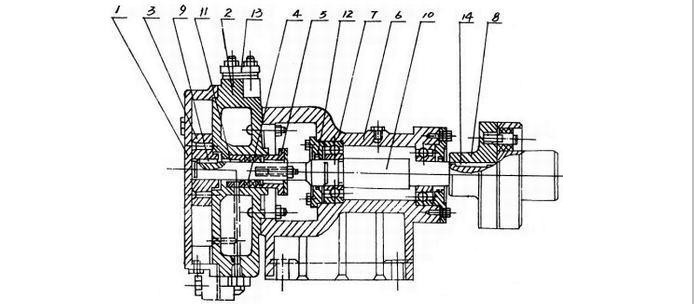

圖一： SZB型水環式真空泵的結構圖
| 1 |
泵蓋 |
3 |
葉輪 |
5 |
填料壓蓋 |
7 |
滾珠軸承 |
9 |
葉輪平健 |
11 |
填料環 |
13 |
法蘭盤 |
| 2 |
泵體 |
4 |
填料 |
6 |
托架 |
8 |
聯軸器 |
10 |
泵軸 |
12 |
軸承壓蓋 |
14 |
聯軸器平健 |
|
SZB型水環式真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖二），下有放水螺塞（15）（見圖二），泵蓋上有指示旋轉方向，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖二）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，SZB型水環式真空泵泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。 |

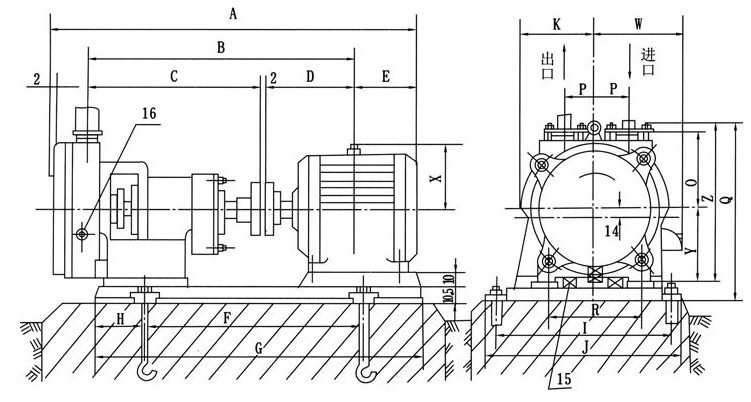

| 五、SZB型水環式真空泵安裝尺寸： |
 |
SZB型水環式真空泵選型須知
一、請?zhí)峁┮韵略敿殧?shù)據：①SZB型水環式真空泵的產品名稱與型號②SZB型水環式真空泵的真空度要求單位PA或MPA③SZB型水環式真空泵抽速要求單位L/S或M3/MIN④SZB型水環式真空泵的使用與否和工作條件⑤SZB型水環式真空泵的電機功率（KW）⑥SZB型水環式真空泵的轉速（r/min）⑦SZB型水環式真空泵的電壓〔V〕⑧SZB型水環式真空泵的進出口口徑⑨SZB型水環式真空泵的材質要求⑩SZB型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZB型水環式真空泵的產品型號，請按SZB型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
